DIY Farois auxilares

Mensagem por loucao_jr » 19 jan 2006, 00:24

Boas

Neste topico vou mostrar como procedi a instalação dos farois auxiliares no meu samurai, seguindo o croqui fornecido pelo nosso companheiro Luis Silva.
Este exemplo serve para qualquer viatura onde se pretenda aplicar farois auxiliares!

O Croqui

Imagem

Então foi assim, material utilizado:
-10m de Fio de 2.5mm
-50cm de manga termo-retractil
-um "relet"
-Porta-fuziveis e respectivo fusivel
-Terminais +- 20 (com 4 machos, para ligar os cabos aos farois, restantes femias para ligar relet, porta-fuziveis etc, dois terminais tipo ferradura para os pontos de massa e um de olhal para ligar ao borno da bateria)
-3m "Macarrao" (para fazer as cabolagens)
-Interruptor on/off
-Luz avisadora
-Braçadeiras de serrilha(plastico)

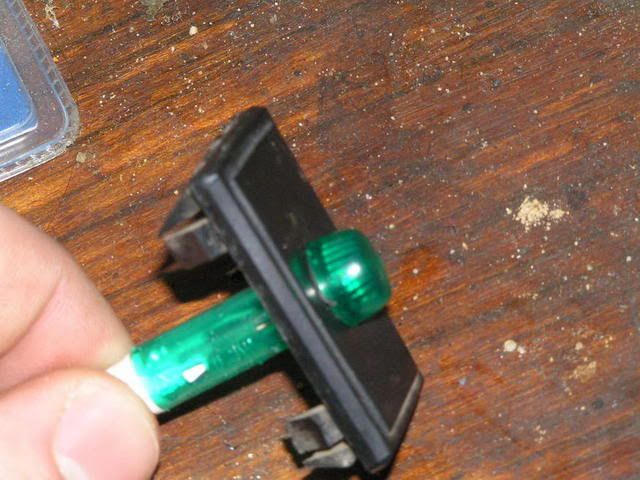

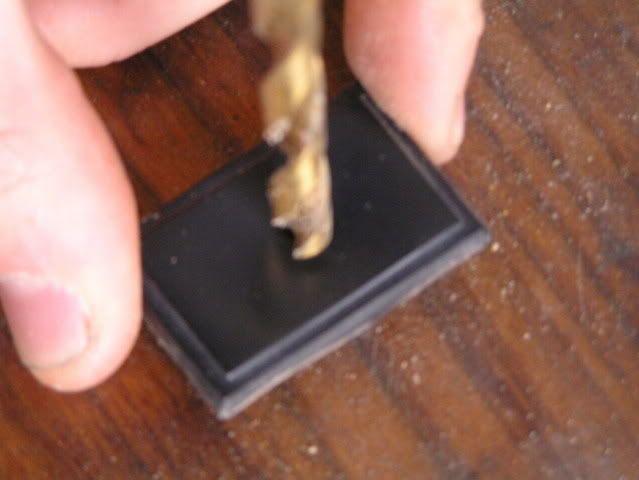

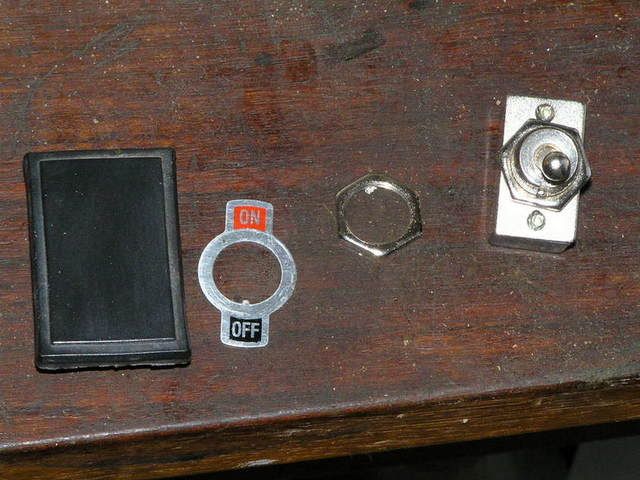

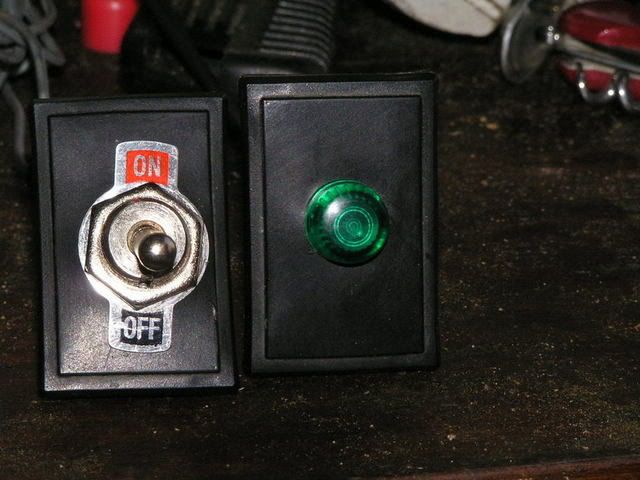

Comecei por fixar o botao e as luz avisadora

Imagem

Imagem

Imagem

Imagem

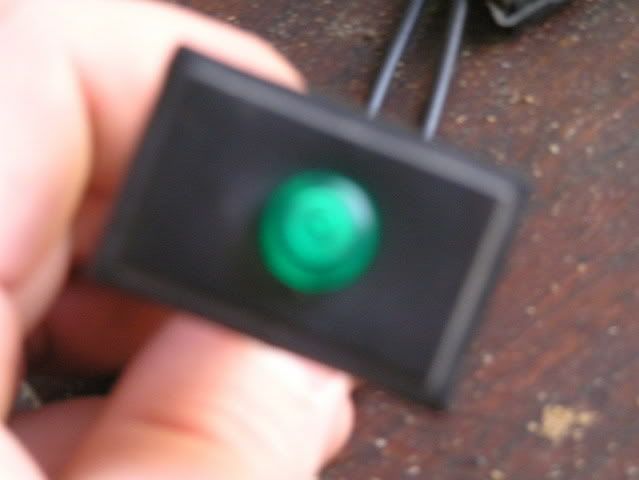

O Botoa e Luz avisadora fixas


Imagem

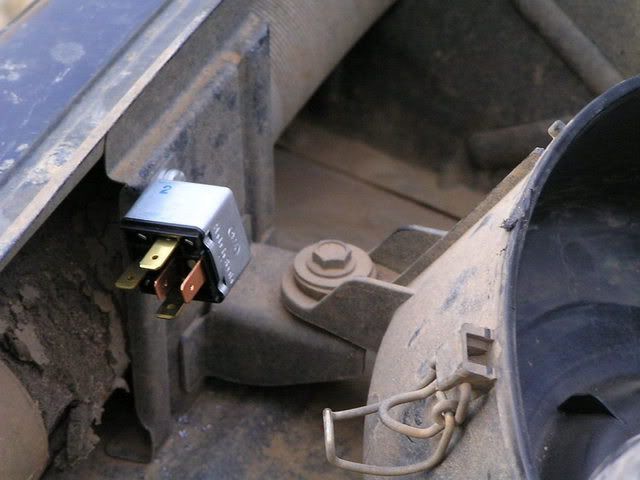

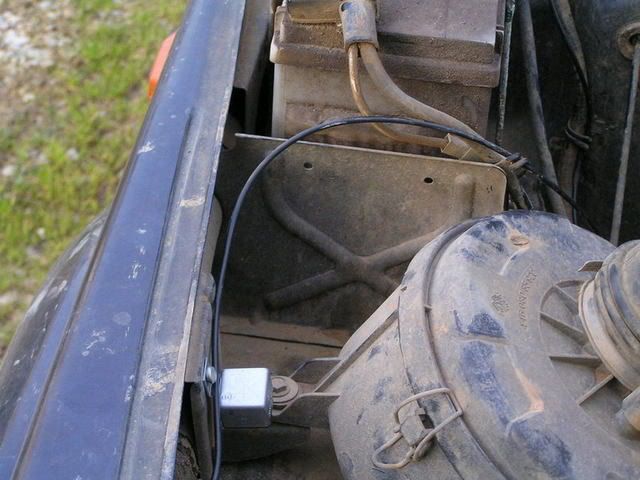

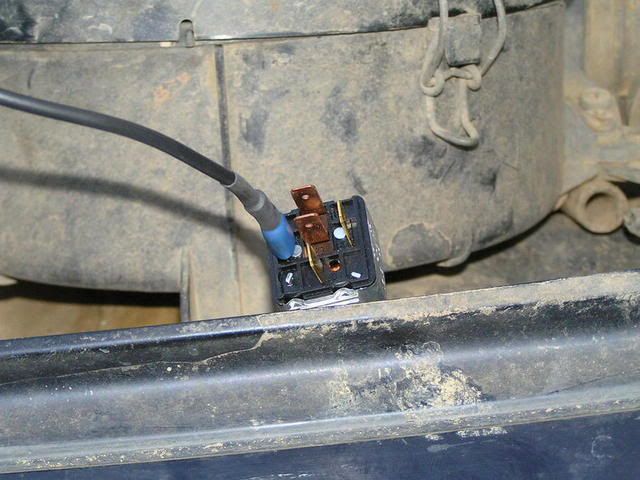

Em seguida procedi a fixação do relet, junto a caixa do filtro do ar

Imagem

Imagem

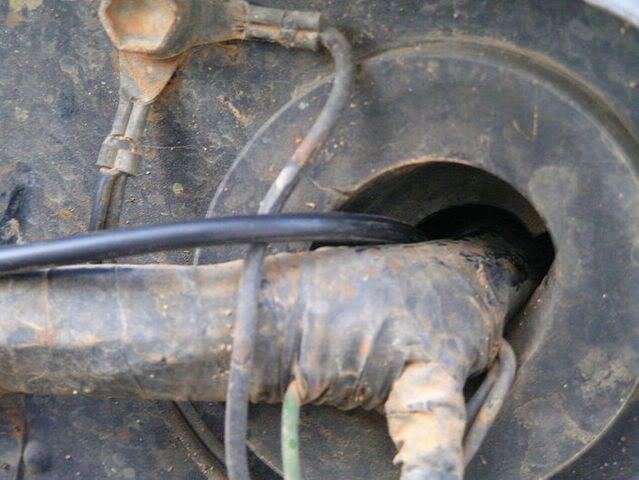

Passei o cabo do interior do jipe para o cofre do motor por a passagem que aparece na foto que se situa perto de onde passa da coluna de direcção, ligeiramente mais acima e mais para a direita (de quem olha de frente para o jipe)

Imagem

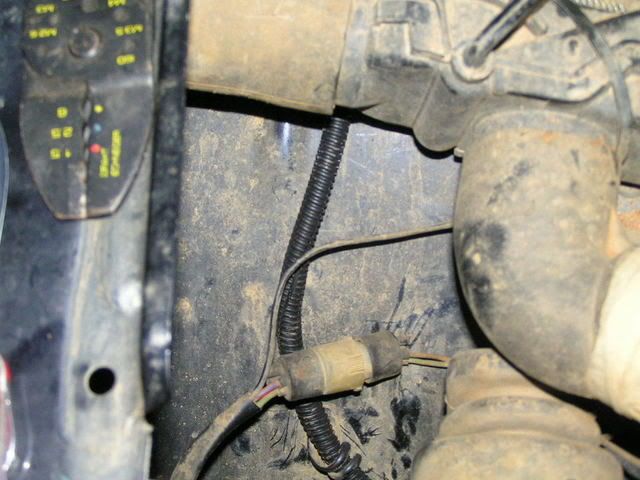

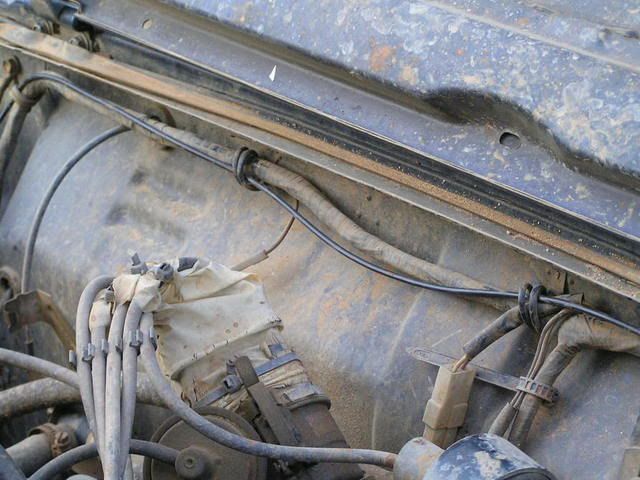

Passei o Fio junto a restante cabolagem ja existente ate a zona onde o relet esta

Imagem

Imagem

E comecei a ligar os fios ao relet seguindo o croqui ja mostrado

Imagem

Imagem

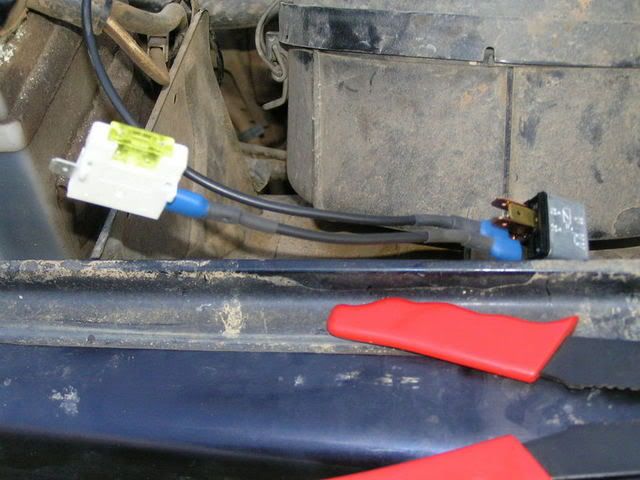

No fio que liga a bateria ao relet foi ligado o porta fuziveis

Imagem

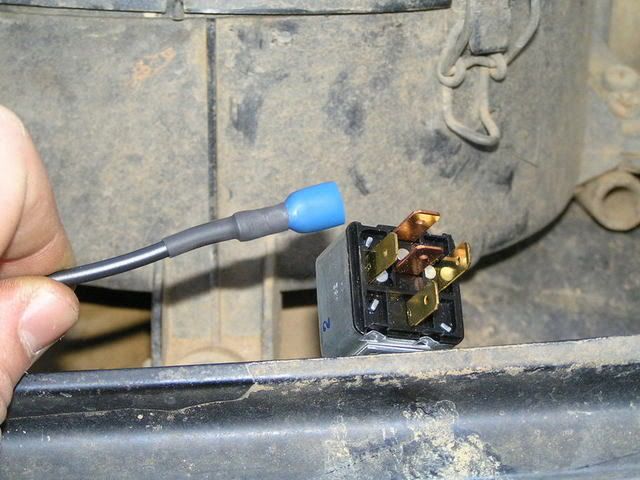

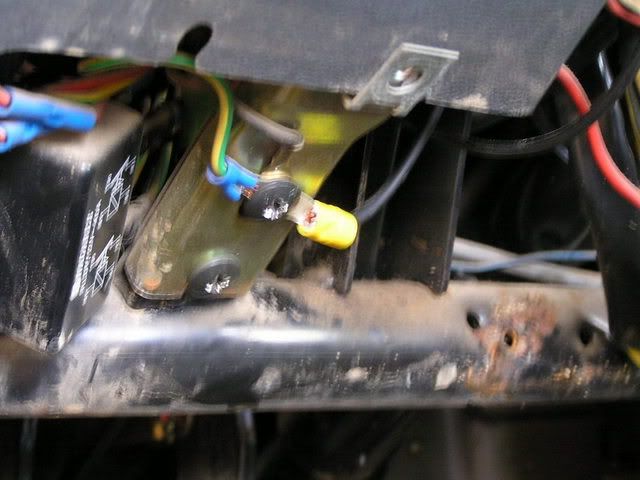

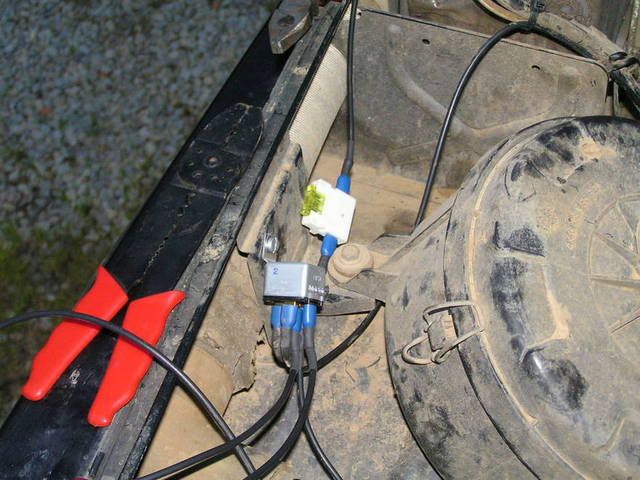

O relet com todos os fios ja ligados

Imagem

Depois pos-se os fios que ligam o positivo dos farois dentro do macarrao e colocou-se na posição defenitiva

Imagem

Imagem

Imagem

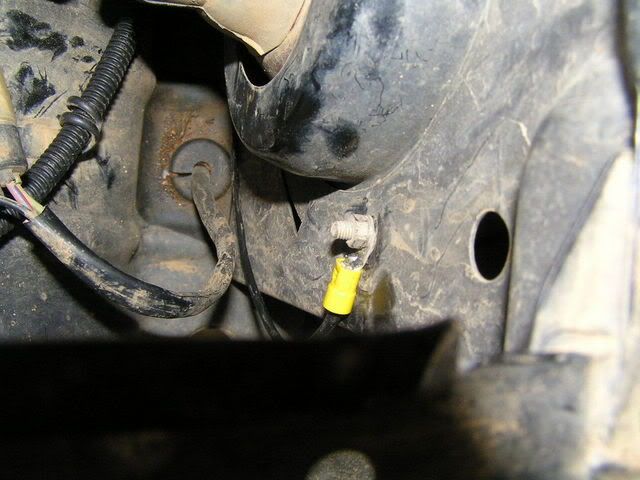

O passo seguinte foi fazer uma cabolagem para ligar as "massas" dos farois

Imagem

Ligação do ponto de massa dos farois, no parafuso de fixação da optica de origem

Imagem

Agora voltando ao interior para ligar os botoes e coloca-los no sitio

Imagem

A ligação da massa da luz avisadora

Imagem

(infelizmente nao tenho foto da ligação do botao ao shunt que fiz nos fio que liga os maximos no comutador das luzes, se me lembro é um fio vermelho que se encontra num dos cantos da ficha que liga ao dito comutador)

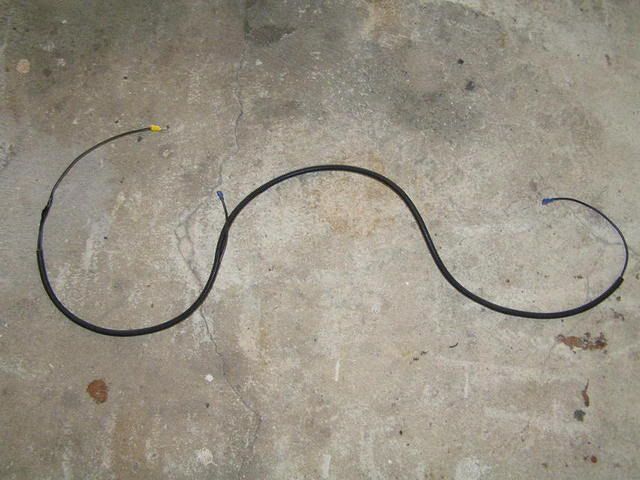

A cabolagem de massa juntamente com a cabulagem de alimentação, com os respectivos terminais de ligação aos farois

Imagem

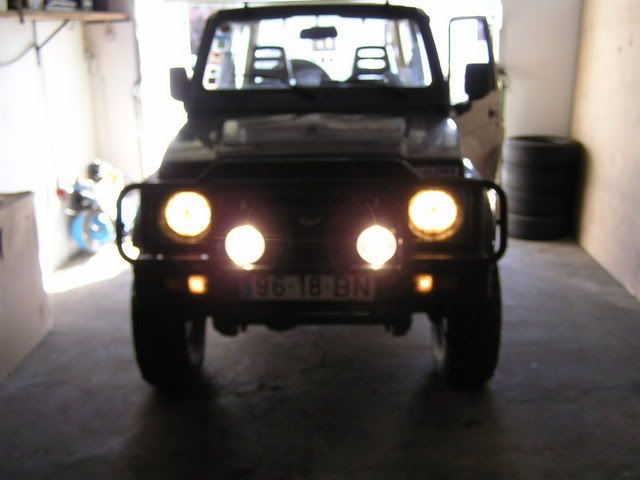

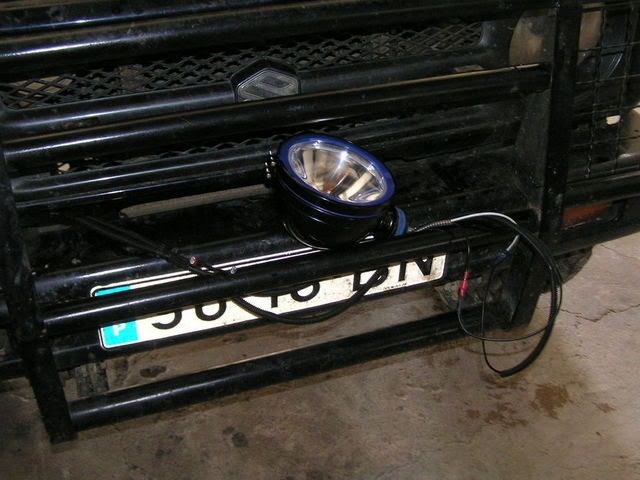

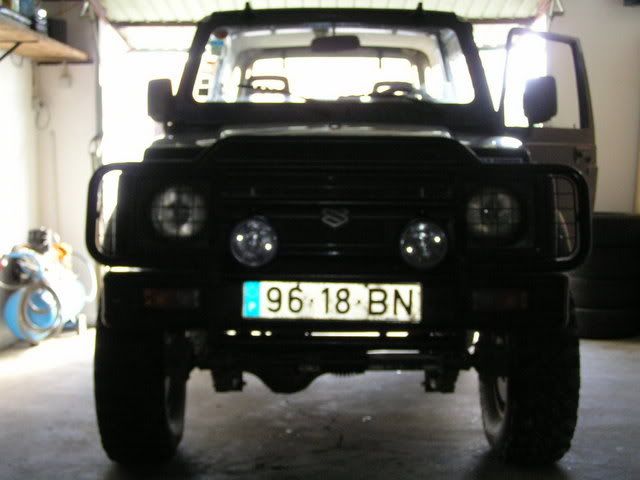

E finalmente os farois no sitio com tudo ligado!

Imagem

Imagem

Imagem

E assim foi... Posso dizer que agora tenho luz com fartura do melhor!!

@braços

Ps.:Peço desculpa pela qualidade das fotos nao ser a melhor....
Imagem
Imagem
Imagem

Avatar do Utilizador

Mensagens: 178
Registado: 12 ago 2005, 13:33
Localização: Santa Maria da Feira

Mensagem por wadesigner » 19 jan 2006, 08:22

parabens pelo trabalho está ***** [clap]

Avatar do Utilizador

Mensagens: 1975
Registado: 11 set 2005, 13:35
Localização: Alfacinha de Gema - Y61 3.0 Di

Mensagem por tuaregue » 19 jan 2006, 09:32

Bela explicação! :thumbsup:
Rafael Rodrigues
Y61GR 3.0Di
Fiel como um Cão, Forte como uma mula, Ágil com uma Cabra.

Avatar do Utilizador

Mensagens: 335
Registado: 15 ago 2005, 09:57
Localização: Vale de Cambra

Mensagem por marcochaves » 19 jan 2006, 17:06

Um bom trabalho!


Uma óptima explicação!

os meus Parabens.



GRande abraço...


MARCO CHAVES
N DESPORTOS, AVENTURA SEM LIMITES....


Mensagens: 347
Registado: 05 out 2005, 18:55
Localização: Alenquer

Mensagem por CarlosRodrigues » 21 jan 2006, 11:38

[clap] [clap] [clap] [clap] [clap]
Imagem

Avatar do Utilizador

Mensagens: 433
Registado: 09 fev 2006, 11:24
Localização: www.aventurasobrerodas.com

Mensagem por madseat » 19 jan 2007, 16:04

Aos entendidos na matéria digam-me se não estiver correcto!

Imagem
Imagem

Imagem

Imagem

Avatar do Utilizador

Mensagens: 361
Registado: 13 nov 2006, 14:11
Localização: Caldas da Rainha

Mensagem por maq260 » 22 jan 2007, 12:29

Está 5*

Avatar do Utilizador

Mensagens: 433
Registado: 09 fev 2006, 11:24
Localização: www.aventurasobrerodas.com

Mensagem por madseat » 23 jan 2007, 10:10

maq260 Escreveu:Está 5*


obrigado! [wink]
Imagem

Imagem

Imagem

Avatar do Utilizador

Mensagens: 1143
Registado: 17 mar 2006, 15:59
Localização: Castelo Maia/Afife

Mensagem por _InSaNe_ » 23 jan 2007, 10:40

TA mt fixe a instalacao e neste ultimo esquema, penso ter uma relé a mais, sempre ouvi dizer que uma relé dava para um par de farois, portanto, 2 reles para 2 pares. De qq forma deve ficar mais seguro uma relé para cada farol.
